Raspberry Pi 3 B+にOpenWrtを入れて無線ルータ化

 出張用にホテル用のトラベルルータを持っていたが、気付いたらメーカーのサポート期限が切れてファームウェアの更新も止まっていた

とはいえトラベルルータがないのも困るのでAmazonで色々と物色していたが、ふと手元にラズパイがあることを思い出した

これにルータOS入れたら使えるんじゃないだろうかと調べてみたらNanoPiにも入れてるOpenWrtがイケそうな情報を発見

早速Zabbix入れてたRaspberry Pi 3 B+を引っこ抜いてmicroSDカード選別

カード入れ替えてOS変えられるのはこの手のシングルボードコンピュータの強みでもあるな

手持ちの余りで良さそうなのだとトランセンドのクラス10の16GBがあった

8GBとか4GBでも足りる様なので十分だろう

OSのイメージはopenwrt.orgにラズパイ用で置いてあったのでそれを利用

作成時点でのバージョンは【 22.03.3 】

3B+用のgzファイルをダウンロードして適当なツールで解凍してRaspberry Pi ImagerでmicroSDカードへ書き込み

https://openwrt.org/toh/raspberry_pi_foundation/raspberry_pi

microSDカードをラズパイに入れて起動すると、以下の状態で立ち上がる

・有線LAN：192.168.1.1 /24

　ブリッジインターフェース、DHCPサーバ無効

・Wi-Fi：無効

・初期ID：root、PW：無し

・LuCiのWebインターフェースはインストール済み

なので他の端末から有線ポートにケーブルを繋いで固定IP設定した上でブラウザからアクセス

PWは未設定なのでこのままLogin

【 No Password Set! 】と黄色く警告が出ている状態でログイン確認

ひとまず問題なく起動はできた

ひとまず【 System 】>【Administrator】からRuter Passwordを変更して【Save】

次に【 System 】 > 【 System 】の【 General Settings 】タブから【 Timezone 】を【 Asia/Tokyo 】に変更して【Save】

次にWi-Fiを有効化する

【 Network 】 > 【 Wireless 】を開くと【 SSID:OpenWrt 】が無効化されているので【 Enable 】で有効化

ただ、ラズパイのこのイメージだと5GHzしか使えないので、2.4GHzも使いたい場合は、別途USBのWi-Fiドングルを買ってきてドライバインストールしてやる必要がある

有効化したら【 Edit 】を押下してWi-Fiの基本設定

【 General Setup 】タブで以下設定

　ESSID: <任意のSSID>

　Network: lan

次に【 Wireless Security 】タブで以下設定

　Encryption: WPA2-PSK(strong)

　Key: <任意のパスワード>

【 Save 】して画面戻って、【 Save & Apply 】で保存して適用

最後にインターフェイスを設定する

1つずつ【 Save & Apply 】せずに最後にまとめてやる

【 Network 】 > 【 Interface 】から【 Add new Interface 】でWANとLAN用に新規インターフェースを以下設定で作成

WANインターフェース

　Name: wan<任意の名前>

　Protocol: DHCP client

　Device: eth0

LANインターフェイス

　Name: wlan<任意の名前>

　Protocol: static

　Device: wlan

　



作成したインターフェイスの設定を【 edit 】で編集する

WANインターフェース

【 General Settings 】タブ

　Device: eht0

【Firewall Settings 】タブ

　Create / Assign firewall-zone: wan(enpty)

【 Save 】で設定保存

LANインターフェース

【 General Settings 】タブ

　Device: wlan

　IPv4 address: <LAN側のIPアドレス> 今回は192.168.8.1

　IPv4 netmask: 255.255.255.0

【Firewall Settings 】タブ

　Create / Assign firewall-zone: lan（wlan:)

【DHCP Server】タブの【 Advanced Settings 】タブ

　Dynamic DHCP: チェック

【 Save 】で設定保存


初めから存在している【LAN br-LAN】を削除した上で、【 Save & Apply 】で設定反映

PC等から設定したWi-Fi経由で接続して、wlanに設定したIPアドレスにアクセスできることを確認する

このままでも使えるが、一応言語を日本語へ変更する

【 System 】 > 【 Software 】を開いて、update listsでリストを更新

Filter:に【luci-i18n-base-ja】と入れて検索するとパッケージが出てくるので【 install 】

これでGUIの表示も日本語に設定された

ひとまずこれで、有線からDHCPでIP受けてWi-Fi飛ばす無線ルータになった

FWはステートフルインスペクションで動いているので、必要であれば別途設定を追加すればいい

その他、SSHでログインできるインターフェイスや公開鍵、root login無効等設定した方がいい項目もあるが、とりあえず使えるようにはなった

ちょうど出張があって某東横インの6Fに泊まったので、Wi-Fi Analyzerで電波測定

2.4GHzは混線しまくっているが、5GHzはスカスカだったので快適に利用できた

使った感じこれで十分な気がする

他に必要な機能を思いついたらパッケージから追加してみよう

OpenWrtにZabbix Agentを入れてZabbix Serverから監視する

ZabbixサーバにOpenWrtを追加したので手順をメモ

Zabbix Serverは5.0 LTS

■Zabbix Agentインストール

OpenWrtにログイン後【システム】>【Software】から【Zabbix-agentd】をダウンロードする

【abbix-extra-mac80211】と【zabbix-extra-network】と【zabbix-extra-wifi】はagentdの追加パッケージの様なのでついでにインストールした

wifiのはいらなかったかな

agentのバージョンは5.0.7-3なのでZabbix Serverのバージョンが違えば使えないかな

■設定ファイル修正

次に OpenWrtにSSHでログインして設定ファイルを編集する

# vim /etc/zabbix_agentd.conf

Server= <Zabbix ServerのIP>

ServerActive=<Zabbix ServerのIP>

Hostname=<Agent側のホスト名>

※OpenWrtの初期ホスト名は【OpenWrt】

■FWルール追加

このままだとPortが空いてないのでiptablesでルールを追加する

# iptables -A INPUT -p tcp --dport 10050 -j ACCEPT -s <Zabbix ServerのIP>

■Zabbix Serverホスト追加

後はZabbix Server側にホストを追加すればいい

グループは【Linux Servers】でインターフェースは【エージェント】としてOpenWrtのIPアドレスを指定

しばらくすればステータスが有効になって各種グラフの数値が取得できる

問題なく稼働しているし、速度もそれなりに出ているものの、XG Firewallに比べれば機能に劣るし、GUIで簡単に管理できる機能も少なく感じる

いっそのことOpenWrtを入れたNanoPi R4Sを予備に回して、Ubuntuマシンに組みまえたLIVA ZにOpensense入れてメインマシンに使って見ようかとも思うが、そうするとUbuntuを入れるマシンが足りなくなるので、別途小型のベアボーンでも欲しくなるな

NanoPi R4SでOpenWrtを構築

 今まで使っていたXG Firewall Home EditionはAndroidのv6通信で相性が悪いようなので、改めて別途ルータを用意することに

無線APは別途あるし市販品を買っても仕方ないので今回はOpenWrtを構築することに

選んだ筐体はNanoPi R4S

microSDカードはトランセンドの高耐久350Vシリーズの128GB

電源コードは適当にスイッチ付きでACアダプタ分離型をそれぞれAmazonで購入

OSイメージは以下サイトにスナップショット版がアップされていた

friendlyarmの公式サイトだとFriendlyWrtだったので、OpenWrtのサイト上を漁って見つけた

https://openwrt.org/toh/hwdata/friendlyarm/friendlyarm_nanopi_r4s

画面下部の【Firmware OpenWrt snapshot Install URL：】に記載のURL【http://downloads.openwrt.org/snapshots/targets/rockchip/armv8/openwrt-rockchip-armv8-friendlyarm_nanopi-r4s-ext4-sysupgrade.img.gz】をダウンロードして、適当なソフトウェアでmicroSDカードへイメージファイルを書き込み

初期起動ではWANがDHCP、LANが192.168.1.1/24で起動する

自宅環境だとLANアドレスが競合するため、一旦WANを接続せずにPCを繋いでSSH接続

初期設定はユーザ名：root、PW：無し（空白）でログインできた

まずはLANインターフェースのIPアドレス変更

# vim /etc/config/network

config interface 'lan'の中にあるoption ipaddr の値を書き換える

ika concccc

再起動して、新しいアドレスにアクセスして変更されていることを確認

問題なければWANを接続してインターネットへの疎通を確認してから、以下のコマンドを実行してGUI設定ツールをインストールする

# opkg update

# opkg install luci

# opkg update

# opkg install luci-ssl

/etc/init.d/uhttpd restart

再起動を確認したらブラウザからlan側アドレスへアクセスする

ログイン情報はsshの際と一緒、PWを設定する様に促すメッセージが出てるので、後で変更しておく

【System】>【Software】を開いて【Update lists】をクリックしてインストール可能ツールの一覧を更新して、検索窓から基本の日本語ツール【luci-i18n-base-ja】を検索する

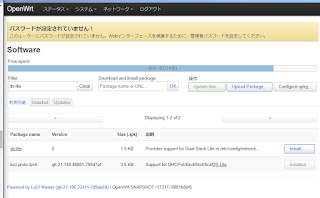

次にIPoE接続用にDS-Lite用のソフトウェアを同じようにインストールする

インストールが完了したら、一旦WAN側を抜いてIPoE接続用の設定を入れていく

【ネットワーク】>【インターフェース】から【WAN】を選んで、プロトコルをDHCPから【Dual-Stack Lite(RFC6333)】に変更して、【DS-Lite AFTRアドレス】に【2404:8e01::feed:100】を入力して保存、2404:8e01::feed:101でも可

東日本だとAFTRアドレスの値は2404:8e00::feed:100か2404:8e00::feed:101になる

次に【wan6】を選んで【DHCPサーバ】>【IPv6設定】を開き、以下の通り設定する

【Designated master】：チェックあり

【RA-Service】：リレーモード

【DHCPv6-サービス】：リレーモード

【NDP-Proxy】：リレーモード

次は【LAN】を選んで、【DHCPサーバ】>【IPv6設定】を開き、以下の通り設定する

【Designated master】：チェックなし

【RA-Service】：リレーモード

【DHCPv6-サービス】：リレーモード

【NDP-Proxy】：リレーモード

また、LAN側のIPアドレスをGUIで帰る場合、情報を変更してから【保存&適用】を実行して90秒以内に新しいIPアドレスでアクセスし直さないと、設定がロールバックされてしまう

ここまで設定すれば、あとはONUからNanoPi R4Sに直結して疎通確認をするだけ

設定が問題なかったのですんなり繋がった

ただ、NanoPi R4Sだとメモリ使用量も1%程度しかなかった

わかってはいたけどオーバースペックだったかな

これなら下位モデルのR2Sでも十分だったかもしれない
